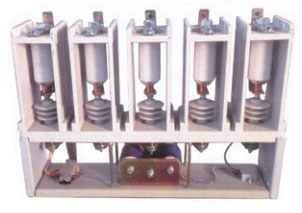

五级交流高压真空接触器

1.产品简介：

该系列产品适应于交流50~60Hz，主回路额定电压7.2kV、12kV ，额定电流分别为 160A、250A、400A、630A等级的电力系统中，供直接或远距离接通和分断主电路及频繁控制交流电动机、变压器、矿用设备等电气设备。该产品使用环境海拔高度不超过1000米。

2.主要技术参数

名称			单位	数值
主电路	额定工作电压（Ue）		kV	7.2	12
	额定工作电流（Ie）		A	160、 250、 400、 630
	额定频率(fr)		Hz	50 ~60
	额定接通能力		A	10 Ie(AC-4)
	额定分断能力		A	8 Ie (AC-4)
	极限分断能力			10 Ie
	额定短时耐受电流		A	10 Ie
	额定峰值耐受电流		A	25Ie
	额定短路持续时间		s	4
	工频耐受电压	相间、相对地	kV	32	42
		真空断口	kV	32	42
	雷电冲击耐受电压		kV	60	75
控制电路	额定单个电容器组开断电流（C2类）		A	＜100
	额定电压(Us)		V	AC 成 DC110/220/380
	额定功率（Ps）	电保持	VA	≤1000/100(吸合/保持）
		形式		三开二闭至六开五闭
辅助电路		额定值		AC380V/10A、DC380V/2A
控制电路、辅助电路对地工频耐受电压			kV	2
额定操作频率		长期或机械保持型	次/h	300
		短期	次/h	600
机械寿命²			万次	100
电寿命			万次	25 (AC-3)、10 (AC-4)
机械特性	合闸时间		ms	≤200
	固有分闸时间		ms	≤100电保持
	五相不同期		ms	≤3
	合闸弹跳		ms	≤15
注：1、额定控制电压亦可按用户需要定制。 2、对于机械保持型每10万次需要更换锁扣装置。
