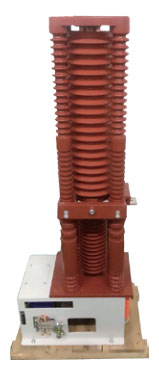

单极交流高压真空接触器(高原型)

1.产品简介

该系列产品适应于交流50~60Hz，主回路额定电压 40.5kV，额定电流分别为160A、250A、400A、630A等级的电力系统中，主要用作发生单相接地故障时的接地开关。应用于消弧柜和需要单相控制的电气场合，该产品使用环境海拔高度不超过5000米。

2.主要技术参数

名称			单位	数值
主电路	额定工作电压（Ue）		kV	40.5
	额定工作电流（Ie）		A	160、250、400、630
	额定频率（fr）		Hz	50~60
	额定接通能力		A	10 Ie (AC-4)
	额定分断能力		A	8 Ie (AC-4)
	极限分断能力			6.3kA，3次
	额定短时耐受电流		A	10 Ie
	额定峰值耐受电流		A	25 Ie
	额定短路持续时间		s	4
	工频耐受电压	进线端相对地	kV	95
		真空断口	kV	95
	雷电冲击耐受电压		kV	185
控制电路	额定电压¹（Us）		V	AC 或 DC 110/220
	额定功率（Ps)	电保持	160	≤1000/100（吸合/保持）
辅助电路		形式		三开二闭
		额定值		AC380V/5A，DC380/1A
控制电路、辅助电路对地工频耐受电压			kV	2
额定操作频率		长期	次/h	120
		短期	次/h	360
机械寿命			万次	3
电寿命			万次	2.5 (AC-3)、 10 (AC-4)
机械特性	合闸时间		ms	≤200
	固有分闸时间		ms	≤100
	合闸弹眺		ms	≤10
注：1、额定控制电压亦可按用户需要定制。 2、该产品经特定制造可用于24KV。
